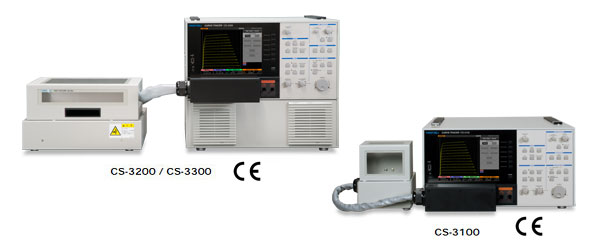

IWATSU CS-3100/3200/3300岩崎Curve tracer半导体IV曲线图示仪日本原装

产品型号：CS-3100/3200/3300 原产地：日本

所属类别：半导体曲线图示仪

产品简介：

IWATSU岩崎（岩通计测） CS-3000大功率晶体管特性图示仪，分为CS-3100/3200/3300,zui大峰值电压：3000V，zui大峰值电流：1000 A，支持漏电流（LEAKAGE）测试模式（光标分辨率：1 pA），测量IGBT、MOSFET\VDMOS、三极管等功率半导体的耐压、漏电流、导通电阻、输出曲线等参数。

产品特点

产品参数

应用说明

功能配置

资源下载

适用于IGBT、MOSFET、三极管、二极管等各种半导体特性测试的标准型号最大峰值电压3,000V（高压模式）最大峰值电流1,000A（HC脉冲模式）LEAKAGE模式（游标分辨率 1pA）

简单易用，追求人性化的先进功能

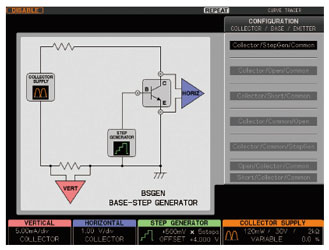

■采用电路图模式显示内部的配线状态

可通过确认实际波形，适时调整脉宽和测试点。

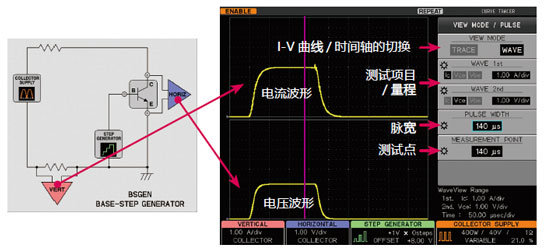

Vbe and Ic waveforms in the large current pulse mode (Wave mode)

■具有能确认实际印加电流/电压波形的Wave模式

可以像示波器一样通过观测模块上实际印加的波形（电流、电压）来确定脉宽和实际测试点（MEASUREMENT POINT）。
可通过确认实际波形，适时调整脉宽和测试点。
避免了示波器的探棒影响，可确认到实时的异常信号。
可非常容易地确认到模块发热等引起的振荡等热异常情况。

集电极电源 HV模式

机型	CS-3000系列共通
模式/极性	全波整流/+－、DC/+－、LEAKAGE/+－、AC
最大峰值电压/电流	最大峰值电压最大峰值电流（最大峰值脉冲电流）3kV75mA（150mA）300V750mA（1.5A）30V7.5A（15A）
最大峰值功率	120mW / 1.2W / 120W/ 390W（最大峰值电压3kV时不能使用）
水平轴量程	50mV～500V/div

集电极电源 HC模式（CS-3100无HC模式）

机型	CS-3100	CS-3200	CS-3300
模式/极性	HC模式未配载	Pulse／+－
最大峰值电流最大峰值功率最大峰值电压		最大峰值电压最大峰值电流 / 功率40V400A / 4kW40V40A / 400W	最大峰值电压率最大峰值电流 / 功率40V1000A / 10kW40V400A / 4kW40V40A / 400W
脉宽		脉宽在50μs～400μs （10μs分辨率）范围可调整
测试点		可指定测试点（10μ分辨率）
垂直轴量程		100mA～50A/div	100mA～100A/div
测试台	CS-301	CS-302

模式			内容
波形补偿	硬件		对集电极电源与接地间的浮动电容进行补偿
	软件		通过软件的细线化处理功能进行波形补偿
阶梯信号发生器	偏移	设定范围分辨	STEP AMPLITUDE设定的-10倍～+10倍 STEP AMPLITUDE设定的1%
	电流模式	振幅量程最大电流最大电	1步进约50nA～200mA、21段　1-2-5切换 2A 10V以上
	电压模式	振幅量程最大电流最大电压	１步进约50mV～2V、6段　1-2-5切换 ±40V 500mA～（～8V）、200mA～（～15V）、10mA～（～40V）
	步进周期		50Hz或60Hz的2倍（AC模式下为1倍）、HC模式时为脉冲间隔
	脉冲・步进	脉宽	50μs～400μs （10μs步进） HC模式时为相对于集电极电源脉冲前后100μs的脉宽
	步进数		0～20段
AUX出力	量程		OFF、－40V～+40V （100mV步进可调）
测试模式			REPEAT、STOP/SINGLE、SWEEP
垂直轴（全量程0div）	集电极电流	量程	HV模式：1μA/div～2A/div、20步进　1-2-5切换（HC模式另行规定））
		精度	读数的2%+0.05×VERT/div 加上以下最大峰值电压的波形补偿误差 0.5μA （30V）、1μA （300V）、6μA （3kV）、12μA （5kV） 30V,300V,3kV最大峰值电压的10%以上、5kV为30%以上
	发射极电流（LEAKAGE）	量程	1nA/div～2mA/div、20步进　1-2-5切换（集电极电源模式为LEAKAGE）
		精度	读数的2%+0.05×VERT/div+1nA以下
水平轴（全量程10div）	集电极电压	量程	HC模式：50mV/div～5V/div、7步进 1-2-5切换（HV模式另行规定）
		精度	读数的2%+0.05×HORIZ/div以下
	栅漏电压	量程	50mV/div～5V/div、7步进　1-2-5切换
		精度	读数的2%+0.05×HORIZ/div以下
显示	显示器		8.4英寸 TFT液晶显示器
	数据数		1,000点/曲线（AC、全波整流） 20～1,000点/曲线（SWEEP模式）
	曲线显示		连线、点线
	平均数		OFF、2～255次
	长度		OFF、SHORT、LONG、无限长
	内部波形保存（REF）		４画面
游标测试	DOT		Vert、Horiz、β或gm
	fLINE		Vert、Horiz、1/grad, intercept
	FREE		Vert、Horiz、β或gm
	WINDOW		WINDOW区域的Vert、Horiz、β 或gm
数据保存/读取	内部存储		设置参数：256个、REF：4画面
	外部存储		USB1.1：设置参数、波形、画面复制（BMP、TIFF、PNG）
远程控制			由LAN连接远程控制　10BASE-T/100BASE-TX 1端口
电源	CS-3xxx		AC100-240V 50/60Hz 、工作时最大功率：500VA、待机时：7W Max
外形尺寸(mm) （不含突出部、附属品）质量（不含附属品）	CS-3100		424W x 220H x 555D、约28kg
	CS-3200,3300		424W x 354H x 555D、约43kg
