IWATSU CS-8200 GaN/SiC半导体参数分析曲线图示仪日本岩崎

产品型号：CS-8000 原产地：日本

所属类别：半导体曲线图示仪

产品简介：

采用模块式设计，电压高达2KV可调，电流达2000A 可选，最小电流分辨率优于250fA.

产品特点

产品参数

应用说明

功能配置

资源下载

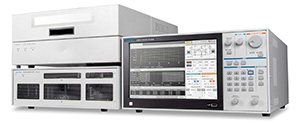

CS-8000的外观

CS-8000シリーズ

CS-8000系列的主要规格特点

最大峰值电压5kV (恒压/DC脉冲)
最大峰值电流2,000A (恒流/脉冲)
微小漏电流测量高分辨率最小250fA (是以往机型的4倍以上)
丰富的可扩展性(也可在购买后扩展功能)
根据电压( 200V~5kV )、电流( 2A~2，000 A )测量需求进行选择。
有效的安全测量
不需要每次测量的电缆连接。 (配备配置功能)
搭载高精细大画面显示器
12.1英寸TFT-LCD(1,280×800 )
远程控制接口
配备局域网。完全远程控制设备的设定控制。通过PC与探测器合作。
易于使用的用户界面
通过前面板上的功能键、各功能独立的旋钮，可以进行直观的操作。

CS-8000系列型号一览表

主体①*		HC单元②*		测试配套件③*
CS-8020	200V 2A	CS-205	50V 500A	CS-320MV	200V 2A
CS-8200	2kV 20mA	CS-210	50V 1,000A	CS-322HV/HC	5kV 2,000A
350MHz	5kV 8mA	S-220	50V 2,000A	-

*根据测量目标的电压和电流，除了主体①以外，还选择HC单元②和固定③。

新产品CS-8000半导体曲线跟踪器

	最大5kV、最大2000A的高功率测试准确的微小电流测量(分辨率250fA ) 大屏幕12.1英寸触摸屏丰富多彩的GATE信号输出功能充实的温度特性测量选项探测器上的高功率上晶片测试

半导体曲线跟踪器CS-8000系列是多种模块的组合，最适合所有工序的特性评价，支持新一代的半导体测量。

主要规格	栅极电压	电压范围	最大测量电流	电流测量分辨率
主要规格	±40v	0.2~5kV	2kA	250足球甲级联赛

实际测量时的
好处

支持SiC和GaN器件
也支持晶片和小电力设备
也支持大功率设备
支持微小电流测量

易于使用的用户界面


配备12.1英寸TFT-LCD(1,280×800 )的高清晰大屏幕显示器，除了触摸屏操作外，还可以通过前面板上的功能键、各功能独立的旋钮进行直观的操作。


①X-Y显示区域
可以将任意的电压/电流参数分别设定为x轴、y轴，可以显示Vds Id特性、阈值电压、Vds-Vgs饱和特性等各种半导体特性曲线。另外，可以在y轴上设定多个参数。比例可以切换Log/线性。

	②Y-T显示区域
	将测量的施加波形像示波器一样用时间轴表示。由于可以实时确认脉冲宽度测量点振荡等的波形异常等，因此可以很容易地验证是否进行了正确的测量。所有的施加波形数据都可以与X-Y显示的数据同时保存，因此可以重新验证测量结果。

③测量数据显示区域
以文本形式显示详细的测量结果、测量条件和状态。

	④配置设定区域
	设定设备的测量配置。通过图形显示支持电压/电流单元的选择和接线变更等。

⑤参数设定区域
在该区域进行测量参数测量限制的设定和手动/自动测量的切换等。


	⑥操作面板
	正面面板上配置有按钮和旋转旋钮，可以简单地进行手动测量。中间的数字键台可以输入参数的数值。通过drain/collector gate/base垂直轴、水平轴旋转旋钮，可以简单地进行手动测量。

符合用途的输出源

可根据用途任意选择测量所需的电压、电流单元。

右边的照片是，

上段:测试固定特征

下段:高电流单元

■HV单元

是2kV、5kV的高电压单元。可选择DC/脉冲波。可选择恒压、恒流驱动测量。

主单元CS-8200CS-8500最大电压
(最大电流)2千伏
( 20 mA )5千伏
( 8毫安)波形直流、脉冲极性正/负测量电流分辨率250足球甲级联赛

■MV单元(所有主单元通用)
是200V的中电压单元。可选择恒压、恒流驱动测量。除DC、脉冲外，还可以选择SIN、半波、全波波形。

最大电压 (最大电流)	200伏( 2安培)
波形	直流( 200毫安)、脉冲(2 A )、 SIN、半波、全波
极性	正/负/两极性
测量电流分辨率	250足球甲级联赛

■GATE单元(所有主单元通用)
是40V的单元。可选择恒压、恒流驱动测量。除了DC、脉冲以外，还可以选择SIN。

最大电压(最大电流)	40伏( 1安培)
波形	直流、脉冲、正弦波
极性	正/负/两极性
测量电流分辨率	250足球甲级联赛

■HC单元
搭载大电流模式，可支持2000A以下的大电流测量。脉冲宽度、测量周期、测量范围可变。

HC单元	CS-205	CS-210	CS-220
最大电流 (电压)	500 A ( 50伏)	1公斤 ( 50伏)	2公斤 ( 50伏)
波形	脉冲
脉冲宽度	10微秒至1毫秒	10微秒~ 500微秒
极性	正/负

	最小电流分辨率250 fA
	通过采用三轴系统和优化测量系统等，减少了设备内的泄漏和噪声，因此可以稳定测量微小电流。


丰富多彩的GATE信号输出
可以顺序输出GATE信号并施加。保持时间可变范围 0.000秒至5.000秒备用信号电压范围门侧- 40 v到+ 40 v


	滞后现象的测定
	CS-8000具备便于测量具有迟滞的SiC和GaN等宽带隙半导体的功能。双扫描功能同时显示UP扫描、DOWN扫描，因此可以观测迟滞。


安全机构
除了联锁功能之外，还具备输出限制功能。可以设定电压、电流、功率、各自的极限值，可以防止DUT的损伤。另外，利用硬件的过电流保护功能，电流达到测量范围的1.4倍时会切断电流。


	组合结构
	可以根据测量目标的电压和电流选择HC单元和固定装置。

■构成示例

在2 kV、2，000 a下使用时

主单元	CS-8200战斗机	附件电源
HC单元	美国航空母舰	HV标准电缆套件	美国航空母舰
测试固定结构	CS-322赫兹/赫兹	HC标准电缆套件	美国航空母舰

CS-8000系列主要规格
主单元型号名称	CS-8020	CS-8200	CS-8500(TBD )
HV单元
最大峰值电压(最大电流)	――在	2千瓦( 20毫安)	5千瓦( 8毫安)
测量电压范围(满量程)	――在	50伏至2千瓦	50伏至5千伏
测量电流范围	――在	20ma至50μa	20ma至50μa
最小测量电流分辨率	――在	250飞安	250飞安
波形	――在	直流脉冲	直流脉冲
MV单元
最大峰值电压(最大电流)	200伏( 2安培)
测量电压范围(满量程)	200 mV ~ 200 V
测量电流范围	2安到5安培
最小测量电流分辨率	250足球甲级联赛
波形	直流( 200毫安)、脉冲( 2安培)、正弦波、半波、全波
门单元
最大峰值电压(最大电流)	40伏( 1安培)
测量电压范围(满量程)	1伏至50伏
测量电流范围	5纳米到1安培
最小测量电流分辨率	250足球甲级联赛
波形	直流脉冲正弦波( 50hz )
标准附件	电源电缆、控制接口终端器、使用说明书(册子+CD )

HC单元型号名称	CS-205	CS-210	CS-215
最大峰值电流(最大电压)	500安培( 50伏)	1000安培( 50伏)	2000安培( 50伏)
测量电压范围(满量程)	200 mV ~ 50 V	200 mV ~ 50 V	200 mV ~ 50 V
测量电流范围	500毫安到500安培	500毫安到1000安培	500毫安到2000安培
波形	脉冲 (宽10 μs ~ 1 ms )	脉冲 (宽度10 μs ~ 500 μs )	脉冲 (宽度10 μs~ 500 μs )
标准附件	电源电缆、HC-FIXTURE连接单元、使用说明书

※使用HC单元时，需要另外的传感电缆。

测试固定模型名称	CS-320MV (即将发售)	CS-322 HV/HC
标准附件	电源电缆、标准导线套件( CS-005 1式7本组)、使用说明书
标准附件	――	HV/HC电缆( 2根)

※连接测试固定装置时，需要另外的电缆。

■电缆套件(连接测试固定架或HC单元时使用。）
电缆集名称	型号	品名
CS-020 MV标准电缆组 ( CS-320用推荐套件)	CS-026	7根三轴电缆( L=1.0 m )
	CS-027	1根控制接口电缆( L=1.0 m )
	CS-028	1根联锁/读出电缆( L=1.0 m )
CS-021 HV标准电缆套件 ( CS-322用推荐套件)	CS-025	2根HV电缆( L=1.0 m )
	CS-026	7根三轴电缆( L=1.0 m )
	CS-027	1根控制接口电缆( L=1.0 m )
	CS-028	1根联锁/读出电缆( L=1.0 m )
CS-022 HC标准电缆套件 ( HC单元用推荐套件)	CS-026	1根控制接口电缆( L=1.0 m )
CS-022 HC标准电缆套件 ( HC单元用推荐套件)	CS-028	1根联锁/读出电缆( L=1.0 m )
