IWATSU CS-5100,CS5200,CS5300,CS5400功率半导体IV参数图示仪日本岩崎

IWATSU CS-5100,CS5200,CS5300,CS5400功率半导体IV参数图示仪日本岩崎

产品型号:CS-5100/5200/5300/5400      原产地:日本

所属类别:半导体曲线图示仪

产品简介:

用于测试IGBT,VDMOS等功率半导体的静态参数仪器,是目前市面上唯一一款能够全面替代TEKTRONIC 370系列图示仪的产品。

产品特点
产品参数
应用说明
功能配置
资源下载

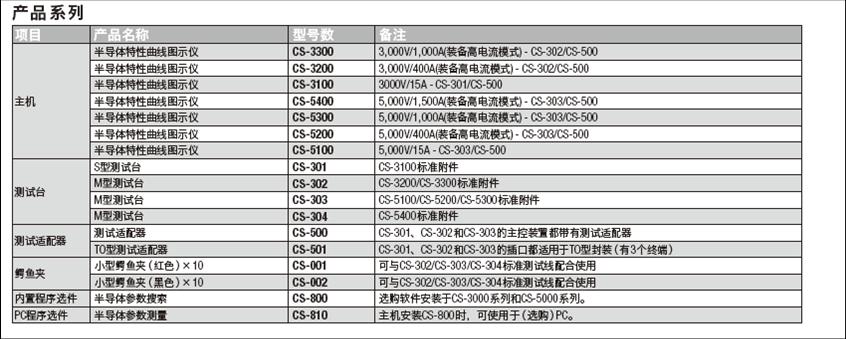

IWATSU CS-3000系列

● 最大峰值电压: 3,000V(所有型号均装备高压模式)
● 最大峰值电流: 1,000A(CS-3300高电流模式)
● 所有半导体特性曲线图示仪型号均支持漏电流(LEAKAGE)测试模式(光标分辨率:1pA)
● USB接口(保存屏幕图像和设置条件)
● LAN接口(远程控制)
● 所有半导体特性曲线图示仪CS-3000系列型号标准配备测试台,CS-301(S型测试台)为CS-3100标准附件。
    CS-302(M型测试台)为CS-3200/ CS-3000标准附件。


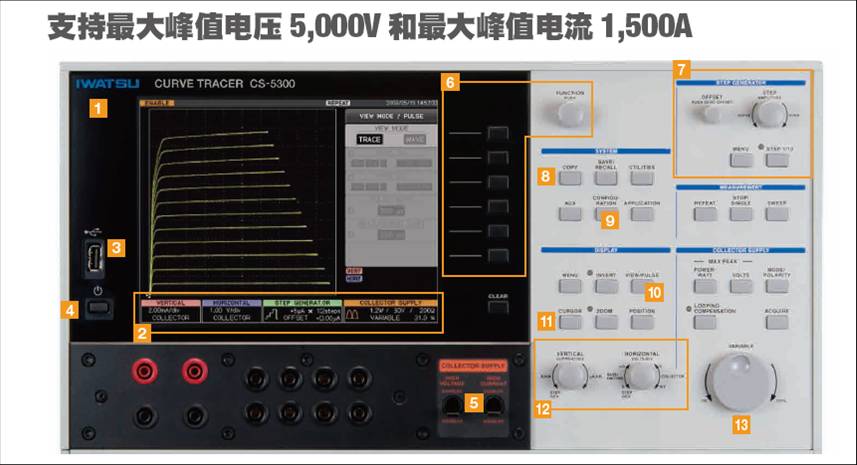

IWATSU CS-5000系列

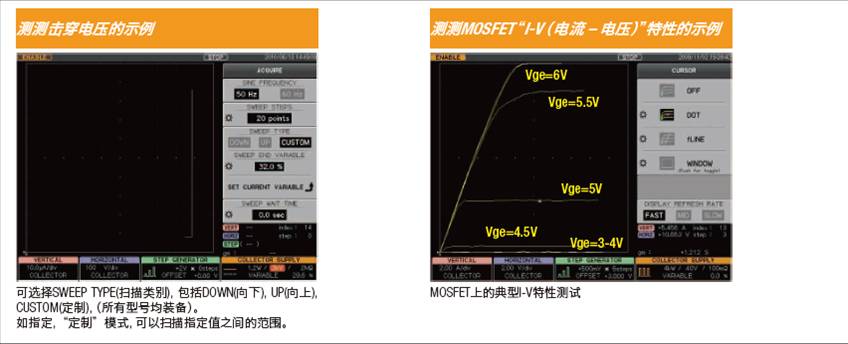

半导体特性曲线图示仪最适合于测试3,300V 耐压功率半导体的击穿特性

● 最大峰值电压: 5,000V(所有型号均装备高压模式)
● 最大峰值电流: 1,500A(CS-5400高电流模式)

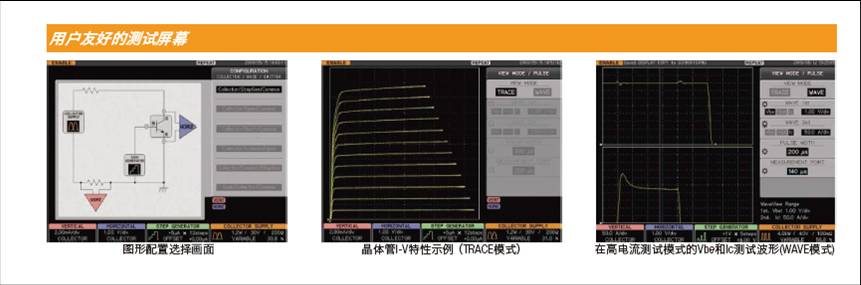

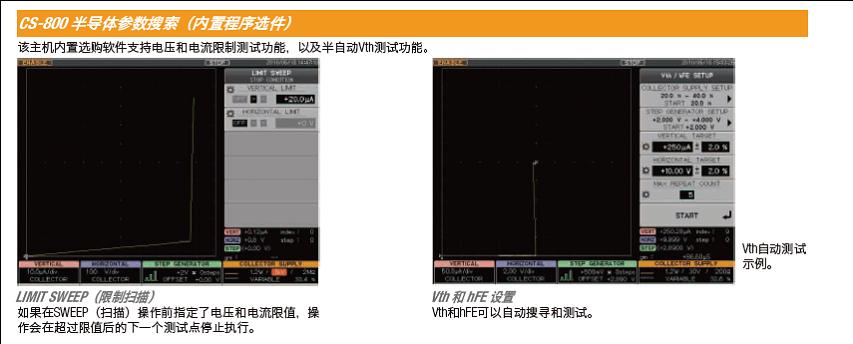

● CS-5000系列以CS-3000系列相同的体积达到最大峰值电压5,000V。
● CS-303(M型测试台)为CS-5300/ CS-5200/ CS-5100标准附件。
● CS-304(M型测试台)为CS-5400标准附件。


CS-5400
5,000V/1,500A(装备高电流模式)
CS-5300
5,000V/1,000A(装备高电流模式)
CS-5200
5,000V/400A(装备高电流模式)
CS-5100
5,000V/15A(装备高电流模式)





半导体曲线图示仪 CS-5000系列规格

CS-5000系列规格



集电极电源 HV模式

机型

CS-5000系列共通

模式/极性

全波整流/+-、DC/+-、LEAKAGE/+-、AC

最大峰值       电压/电流

最大峰值电压

最大峰值电流(最大峰值脉冲电流)

5kV

25mA(2mA)

300V

750mA(1.5A)

30V

7.5A(15A)

最大峰值功率

5kV時: 320mW/3.2W/32W/30V、300V時: 120mW/1.2W/12W/120W/390W

水平轴量程

50mV~500V/div




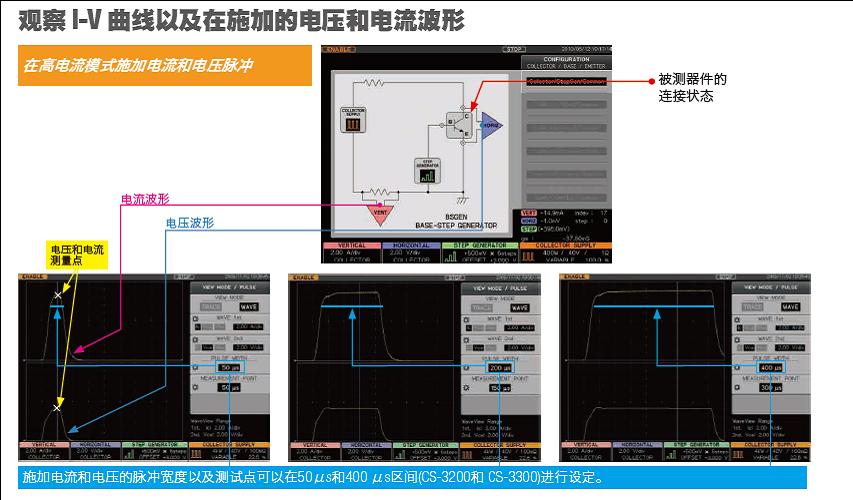

集电极电源 HC模式 (CS-5100无HC模式)

机型

CS-5100

CS-5200

CS-5300

CS-5400

模式/

HC模式未配

Pulse+

极性

最大峰值电



最大峰功率



最大峰值电压

最大峰值

最大峰值

最大峰值

最大峰值

最大峰值

最大峰值

电压

电流/功率

电压

电流/功率

电压

电流/功率

40V

400A / 4kW

40V

1000A / 10kW

40V

1500A / 12kW

40V

40A / 400W

40V

400A / 4kW

40V

600A / 4.5kW


40V

40A / 400W

40V

60A / 450W

50μs400μs10μs分辨率)范

测试

可指定测试点(10μ分辨率)

垂直

100mA50A/div

100mA100A/div

100mA200A/div

量程

测试

CS-303

CS-304



模式

内容

波形补偿

硬件

对集电极电源与接地间的浮动电容进行补偿

软件

通过软件的细线化处理功能进行波形补偿

梯信号生器

偏移

设定范围

STEP AMPLITUDE设定的-10倍~+10倍

分辨

STEP AMPLITUDE设定的1%

电流模式

振幅量程

1步进约50nA~200mA、21段 1-2-5切换

最大电流

2A

最大电

10V以上

电压模式

振幅量程

1步进约50mV~2V、6段 1-2-5切换

最大电流

±40V

最大电压

500mA~ (~8V)、200mA~ (~15V)、10mA~ (~40V)

步进周期

50Hz或60Hz的2倍(AC模式下为1倍)、HC模式时为脉冲间隔

脉冲・步进

脉宽

50μs~400μs (10μs步进)

HC模式时为相对于集电极电源脉冲前后100μs的脉宽

步进数

0~20段

AUX出力

量程

OFF、-40V~+40V (100mV步进可调)

测试模式

REPEAT、STOP/SINGLE、SWEEP

垂直

集电极电流

量程

HV模式:1μA/div~2A/div、20步进 1-2-5切换 (HC模式另行规定))

(全量程0div

精度

读数的2%+0.05×VERT/div


加上以下最大峰值电压的波形补偿误差


0.5μA (30V)、1μA (300V)、6μA (3kV)、12μA (5kV)


30V,300V,3kV最大峰值电压的10%以上、5kV为30%以上


发射极电流

量程

1nA/div~2mA/div、20步进 1-2-5切换


(LEAKAGE)

(集电极电源模式为LEAKAGE)



精度

读数的2%+0.05×VERT/div+1nA以下

水平 (全量程10div

集电极电压

量程

HC模式:50mV/div~5V/div、7步进 1-2-5切换(HV模式另行规定)

精度

读数的2%+0.05×HORIZ/div以下

栅漏电压

量程

50mV/div~5V/div、7步进 1-2-5切换

精度

读数的2%+0.05×HORIZ/div以下

显示器

8.4英寸 TFT液晶显示器

数据数

1,000点/曲线(AC、全波整流)

20~1,000点/曲线 (SWEEP模式)

曲线显示

连线、点线

平均数

OFF、2~255次

长度

OFF、SHORT、LONG、无限长

内部波形保存(REF)

4画面

标测试

DOT

Vert、Horiz、β或gm

fLINE

Vert、Horiz、1/grad, intercept

FREE

Vert、Horiz、β或gm

WINDOW

WINDOW区域的Vert、Horiz、β 或gm

数据保存/

内部存储

设置参数:256个、REF:4画面

外部存储

USB1.1:设置参数、波形、画面复制(BMP、TIFF、PNG)

程控制

由LAN连接远程控制 10BASE-T/100BASE-TX 1端口

CS-5xxx

AC100-240V 50/60Hz 、工作时最大功率:500VA、待机时:7W Max

外形尺寸(mm)

CS-5100

424W x 220H x 555D、约28kg

(不含突出部、附属品)

 (不含附属品)

CS-5200,5300,5400

424W x 354H x 555D、约43kg





CS-5100CS-5200CS-5300CS-5400
■コレクタサプライ
モード高電圧AC、±全波清流、±DC、±LEAKAGE
大電流-パルスのみ
--ピーク電力320mW、3.2W、32W (5,000V時)
120mW、1.2W、12W、120W、390W (30Vまたは300V時)
-大電流モード大電流モード大電流モード
(400W、4kW)(400W、4kW、10kW)(450W、4.5kW、12kW)
高電圧モード--ピーク電流 (--ピークパルス電流)--ピーク電圧25 mA (25 mA)5,000 V (ACでは2,500 V)750 mA (1.5 A)300 V7.5 A (15 A)30 V
ループ補正ハード補正により高電圧モード時に、フィクスチャのコレクタ端子と
グランド間の浮遊容量を補正。他にデジタル補正あり。
大電流モード---ピーク電流--ピーク電圧400 A40 V40 A40 V--ピーク電流--ピーク電圧1,000 A40 V400 A40 V40 A40 V--ピーク電流--ピーク電圧1,500 A30 V600 A30 V60 A30 V
(パルスのみ)
パルス幅/測定ポイント-パルス幅は50 μs ~400 μs の範囲で可変。測定ポイントの指定が可能
(10 μs 分解能)
--データ数20 ~1000 ポイント/トレースにて指定可能
■ステップジェネレータ
電流モード振幅レンジ: 1 ステップあたり50nA ~200mA 、21 ステップ、1-2-5 切換え
--電流: STEP AMPLITUDE の設定の20 倍 / オフセット: STEP AMPLITUDE の設定の±10 倍
電圧モード振幅レンジ: 1 ステップあたり50mV ~2V、6 ステップ、1- 2-5 切換え
--電圧: STEP AMPLITUDE の設定の20 倍 / オフセット: STEP AMPLITUDE の設定の±10 倍
ステップレート階段波: 50Hz または60Hz の 2倍階段波: 50Hz または60Hz の 2倍
(AC モード選択時は1 倍)(AC モード選択時は1倍)

パルス:80ms ~1,000ms の範囲で可変

(--ピーク電力により下限周波数の制約あり)
パルスステップパルス幅は100 μs ~400 μs の範囲で可変。測定ポイントの指定が可能
(10 μs 分解能)
ステップ数0 ~20 ステップ
■AUX出力
レンジOFF、-40V ~+40V、100mV 分解能で可変
■垂直軸
コレクタ電流レンジ高電圧モード:1μA/div~2A/div、20 ステップ、1-2-5 切り換え
-大電流モード:100mA/div~50A/div9 ステップ、1-2-5 切り換え大電流モード:100mA/div~100A/div10 ステップ、1-2-5 切り換え大電流モード:
100mA/div~200A/div
11 ステップ、1-2-5 切り換え
確度リードアウトの2% + 0.05 × VERT/divの設定値 以下
(下記内部ループ補正誤差を左式に加算)
3kV レンジ … 6μA、300V レンジ … 1μA、30V レンジ … 0.5μA
(各電圧レンジの10%以上の領域部分についてのみ規定)
エミッタ電流レンジ1nA/div~2mA/div、20 ステップ、1-2-5 切り換え
(LEAKAGE)確度リードアウトの2% + 0.05 × VERT/divの設定値 + 1nA 以下
■水平軸
コレクタ電圧レンジ高電圧モード:50mV/div~500V/div、13 ステップ、1-2-5 切り換え
-大電流モード:50mV/div~5V/div、7 ステップ、
1-2-5 切り換え
確度リードアウトの2% + 0.05 × HORIZ/divの設定値 以下
ベース/レンジ50mV/div~5V/div、7 ステップ、1-2-5 切り換え
エミッタ電圧確度リードアウトの2% + 0.05 × HORIZ/divの設定値 以下
■その他
表示器8.4 型 カラーTFT-LCD(SVGA 800 ×600 ピクセル)
データ保存/読出し内部:メモリ(セットアップ 256 個、REF 波形 4 個)
外部:USB ポートに接続したリムーバブルストレージ
(セットアップ、波形のセーブ/リコール、画面のハードコピー)
USB1 port (USB1.1)
リモートLAN 接続によるリモートコントロール可能  LAN :1 ポート(100base-TX )
電源入力範囲/消費電力電源入力範囲: 100 ~ 240 V AC、50/60 Hz 消費電力: 500 VA
付属品CS-302(フィクスチャM)、CS-500(テストアダプタ)、
ワイヤセット、取扱説明書、電源コード
■機構部
外形寸法424 W×354 H×555 D (突起部除く)
(mm)
質量約 45kg (付属品オプション除く)
環境条件動作温度:0~ +40 ℃ 性能保証温度:+10~+35 ℃

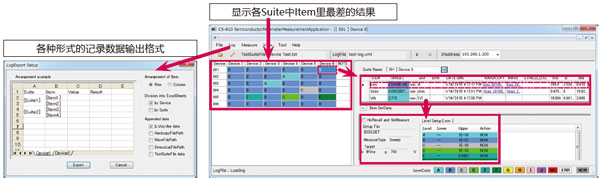

半导体参数测试软件 CS-810

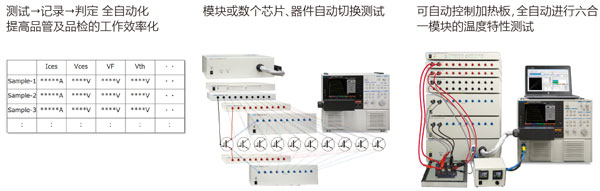

安装于电脑中的选用软件。通过局域网控制图示仪、扫描系统、加热板等设备。经简单的设置后就可将一直以来只能手动测试的曲线图示仪实现全自动测试。大幅提升工作效率。




■可非常简单地将手动操作过程组合成自动流程

可将手动测试时在图示仪上的设置直接读入电脑,组合成测试流程。即使完全不懂编程知识也可立即上手操作。



自动进行静态特性(漏电流、饱和电压、VF 、Vth等)测试

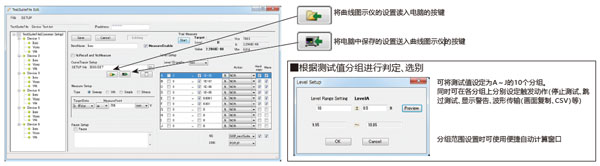

■测试结果窗口

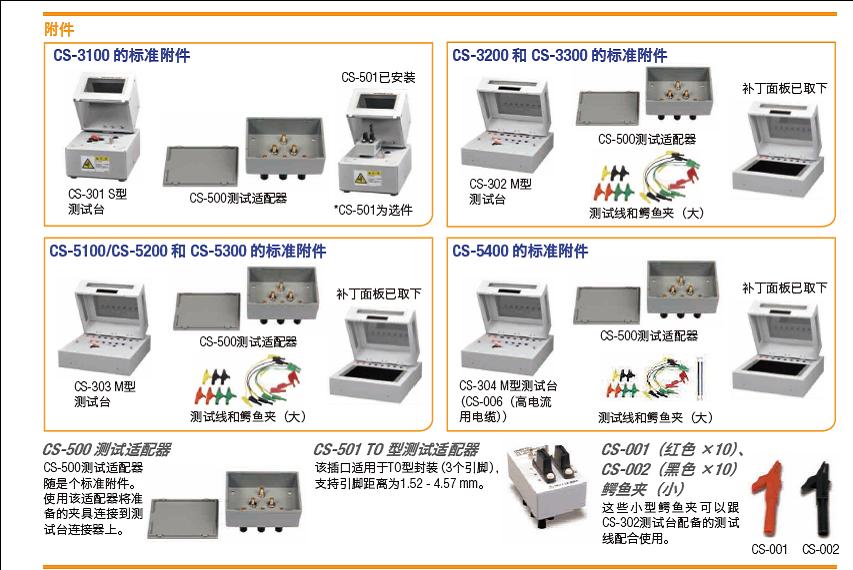

CS-5100 / 5200 / 5300的标准附件


CS-303 测试台M


CS-500


标准测试线套装




CS-5400的标准附件

CS-304 测试台M



CS-500


image.png标准测试线套装




CS-500(标准附属品)


测试夹具
供用户自行改造/开发,可直接接入测试台进行测试的夹具。
