读懂 SiC MOSFET 数据手册(DATASHEET)系列②

发布时间: 2026-04-26 浏览次数: 次

深度精讲:V (BR) DSS 漏源击穿电压



一、名词定义

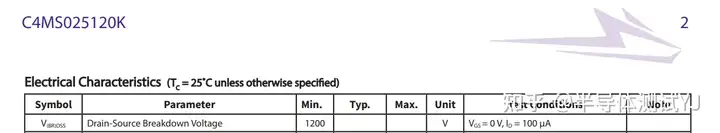

V (BR) DSS:漏源极雪崩击穿电压。

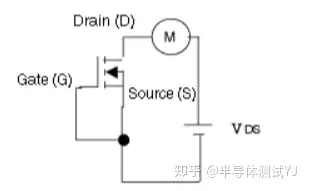

标准定义条件:VGS=0V(栅源短接,器件完全关断),在指定结温下,缓慢抬高漏源直流电压,当漏极电流达到手册规定阈值电流时,对应的瞬时电压值。

该参数是 SiC MOSFET 最大耐压极限,也是功率器件选型、过压保护、安全降额设计的核心红线。

行业常见 1200V、1700V SiC 器件型号耐压,全部以该参数为基准标定。


二、底层器件原理

SiC MOSFET 关断状态下,沟道完全关断,源漏之间不存在导电反型沟道;

高压承受区域为:N + 漏极 → N - 漂移层 → P‑body 体区 形成的反向 PN 结。

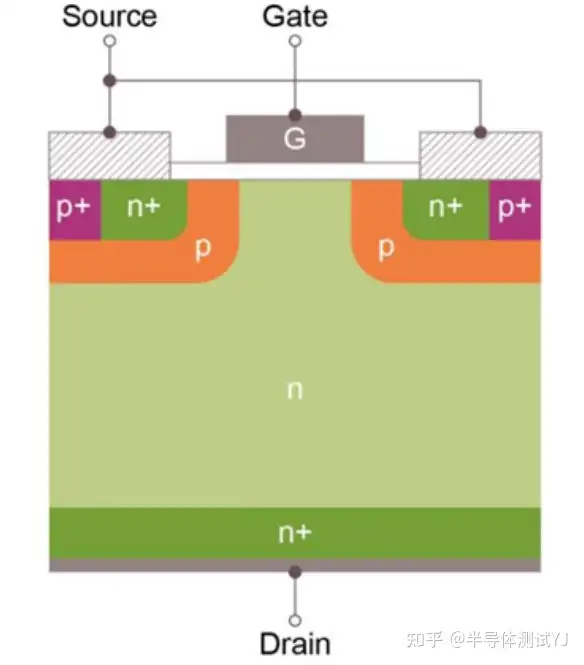

平面栅型MOSFET结构


正常关断工况:反向 PN 结轻度反偏,仅有极小本征漏电流,器件绝缘可靠;

电压持续抬升:耗尽层不断拓宽,内部电场强度线性上升;

达到临界电场:超过 4H‑SiC 材料固有临界击穿场强,触发雪崩击穿,晶格共价键被强电场撕裂,瞬间产生大量电子‑空穴对;

失效特征:漏电流雪崩式激增,若无限流,会造成晶格热烧毁、器件永久不可逆损坏。

对比硅基器件,SiC 临界击穿场强是硅的约 10 倍,同等耐压下漂移层更薄、掺杂浓度更高,天然实现「高耐压 + 低导通损耗」的核心优势。

关键特性:V (BR) DSS 正温度系数

SiC 材料独有特性:结温越高,击穿电压越高。

原理:高温加剧晶格原子热振动,增强载流子散射效应,需要更高反向电场才能触发雪崩;

区别于硅 MOS/IGBT「高温耐压下降、易热失控」的短板,是 SiC 功率器件高温工况的核心优势。


三、175℃ 高温测试的应用:辅助验证器件可靠性

SiC MOSFET 额定最高结温普遍为 175℃,在车载、储能、工业电源等高频、高功率场景中,器件长期工作在较高温区。

实际测试中,可选择在 175℃ 高温环境下测试 V (BR) DSS,可以通过该测试顺便验证器件的高温可靠性,为器件选型和长期稳定应用提供参考,具体可实现以下作用:

验证高温下的耐压稳定性

通过对比 25℃ 与 175℃ 下的 V (BR) DSS 数据,可直观判断器件在极限高温下的耐压一致性,确认高温环境不会导致耐压特性劣化,保障器件在长期高温工况下的绝缘可靠性。

辅助筛选工艺缺陷器件

高温环境会放大芯片栅氧界面、PN 结边缘终端等潜在工艺缺陷,若器件在 175℃ 下的 V (BR) DSS 出现异常波动或数值偏低,可初步判断为存在工艺缺陷,便于提前筛选次品,规避后期应用中的击穿风险。

量化高温耐压裕量,支撑设计校核

175℃ 下的 V (BR) DSS 数据,可结合常温参数计算击穿电压温度系数,为高温工况下的降额设计、电压尖峰校核提供数据支撑,让电路设计更具可靠性。

175℃ 高温对 V (BR) DSS 的实际影响

电压数值:同规格 SiC MOSFET,175℃ 下 V (BR) DSS 较 25℃ 提升 5%~15%,高温耐压裕量被动增大;

漏电流基底:高温本征载流子激增,关断漏电流显著变大,手册会同步抬高高温击穿判定电流阈值,避免漏电误判击穿;

结构应力:高温下封装、焊料、芯片热膨胀系数差异产生微应力,对器件边缘终端耐压一致性有轻微影响。


四、参数对电路设计与选型的直接影响

硬性降额设计准则

V (BR) DSS 为一次性破坏极限参数,严禁满压使用;

常规工业场景:按常温参数 80% 降额;

高压严苛场景:结合高温测试数据,进一步压缩余量,抑制电压尖峰、浪涌叠加风险。

电压尖峰耐受边界

SiC 高频开关速度快,线路寄生电感易产生关断电压尖峰;

尖峰 + 高压母线 + 高温工况叠加,是器件过压击穿的主要诱因,需依托高温耐压参数完善吸收电路、缓冲设计。

耐压与损耗取舍

更高 V (BR) DSS 规格(如 1700V),漂移层厚度增加,导通电阻、开关损耗同步上升;

结合常温 + 175℃ 双温区耐压数据,可精准选型,平衡系统效率、体积与高压安全。


五、V (BR) DSS 测试规范与实操注意细节(含高温测试)



1、标准测试条件

基准前提:VGS = 0V,栅源可靠短接;

双温区测试(可选):常温 25℃ 为基准测试温度,可根据需求增加 175℃ 高温测试;

击穿判定:25℃ 采用微安级电流判据,175℃ 因基底漏电抬升,采用毫安级放宽判据;

测试方式:缓慢直流升压,禁止快速脉冲、高压过冲。

2、测试关键注意点

栅极管控:严禁栅极悬空、负压偏置,会改变表面耗尽状态,造成耐压测量失真;

必加限流保护:雪崩击穿属于突变失效,测试回路需硬件限流,像功率器件分析仪这样的大功率测试仪可以在千伏高压下,安全限制功率限流,防止芯片瞬间烧毁;

高温温场稳定:若开展 175℃ 高温测试,需恒温保持一段时间,保证芯片结温真实达标,而非像热流仪这类急速升降温但却不稳定的表面假高温;

测试硬件适配:高温场景需搭配耐高温耐压测试座、屏蔽测试盒、避免接触不良、以及测试座带来的高温寄生干扰;

接线方式:高压低漏电测试优先开尔文接线,消除引线电阻、寄生电感带来的电压误差。


六、全篇核心总结

V (BR) DSS 是 SiC MOSFET 关断态下的雪崩耐压极限,由碳化硅 PN 结反向电场强度决定;

SiC 独有正温度系数,175℃ 高温下耐压不降反升,是高温功率应用的天然优势;

可选择开展 175℃ 高温 V (BR) DSS 测试,并非强制要求,核心作用是辅助验证器件高温耐压稳定性、筛选工艺缺陷,支撑可靠性设计;

工程应用必须以常温额定耐压为基准降额设计,结合高温参数(若有)校核尖峰与长期可靠性;

测试端以 25℃ 为基准,高温测试需满足温场稳定、硬件适配等要求,实现精准、无损测量。

下期预告

系列③ 精讲 IDSS 关断漏电流,拆解常温 & 175℃ 高温漏电原理、损耗影响、老化关联与测试注意事项。
