一、问题背景
在功率半导体（IGBT、SiC MOSFET 等）模块研发、量产测试，尤其是车规级功率模块验证中，大功率转移特性（IV）测试是评估器件导通能力、额定电流、可靠性的核心环节，而转移曲线则是判断器件性能与一致性的核心依据。
岩崎 IWATSU CS-5400 功率器件分析仪，作为高端大功率测试设备，标称最大峰值功率 12kW、最大峰值电流 1500A、最大测试电压 5kV，可完美适配车规级高压大功率模块（如车载 SiC MOS 模块、IGBT 模块）的全场景测试需求。
近期技术支持中遇到典型案例：某客户使用 CS-5400 测试车规级大功率功率模块，设定 Vds=20V 进行转移特性测试时，漏极电流 Id始终小于 200A，远低于仪器满功率输出能力（12kW/20V=600A），更无法满足车规级模块对额定电流的测试验证要求。客户已优化测试接线（采用短粗线缆、锁螺丝固定），排除接触电阻问题；后续尝试调短脉宽、减少测试点数、调整测试点位置，均未解决电流上不去的问题。最终通过将测试脉宽调整为 400μs、选择转移曲线平滑区域测试，成功输出接近 600A 的电流，达到仪器满功率水平，满足车规级测试的精度与可靠性要求。
本文从仪器工作原理、脉冲功率输出特性、转移曲线核心价值、车规级测试必要性四方面，深度拆解问题根源，补充常高温转移曲线对比的关键意义，总结大功率 IV 测试（含车规场景）的实战技巧，为同类测试提供可落地参考。
二、核心基础：转移曲线的重要性（车规级测试核心依据）
转移特性曲线（Id-Vgs）是功率模块（IGBT、SiC MOSFET）最核心的电学特性曲线，直接反映栅源电压 Vgs 对漏极电流 Id 的控制能力，其重要性体现在两大场景，尤其是车规级测试中不可或缺：
2.1 转移曲线的核心价值（通用场景）
评估器件导通能力：通过曲线斜率、饱和电流，判断器件能否达到额定电流，是验证器件性能的核心指标；
判断器件一致性：批量测试中，对比多颗器件的转移曲线，筛选曲线偏移、波动过大的次品，保障量产一致性；
排查器件缺陷：曲线出现异常拐点、非线性突变、漏电过大，可直接判断器件栅氧缺陷、结区损坏等问题；
支撑参数选型：根据曲线平滑区范围、饱和电流，匹配实际应用场景的栅压、电流需求，优化电路设计。
2.2 车规级模块测试中转移曲线的必要性
车规级功率模块（用于车载 OBC、DC/DC、驱动电机）需承受 - 40℃~175℃的极端温度、高频开关应力、高压冲击，转移曲线是车规级可靠性验证的核心依据，符合车规标准要求：
车规级器件必须通过 “全温度范围转移曲线测试”，验证极端温下的导通能力，确保车载工况下稳定工作；
转移曲线的平滑性、稳定性，直接决定器件的开关损耗、热稳定性，影响整车续航与安全。

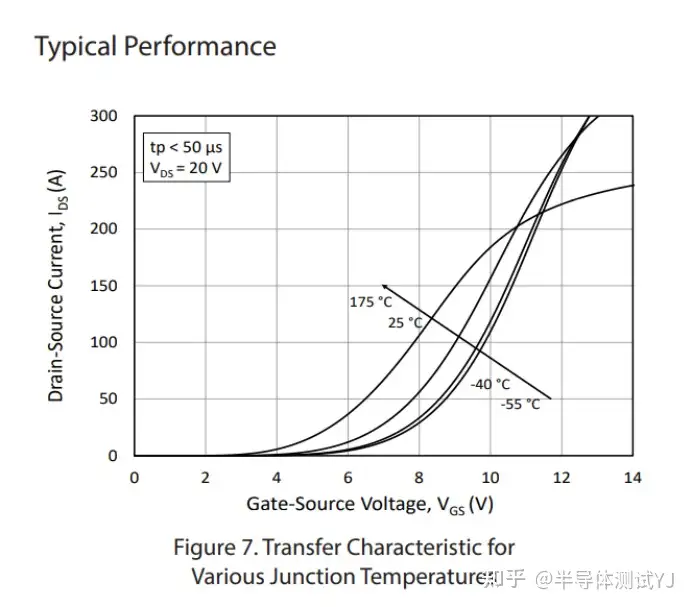

2.3 常高温转移曲线对比的核心意义
车规级模块的工作温度跨度极大（常温 25℃~ 高温 175℃），常高温转移曲线对比是验证器件高温可靠性的关键手段，其核心价值的：
评估温度对导通能力的影响：通过对比 25℃与 175℃转移曲线，判断高温下 Id 是否衰减、Vgs 阈值是否漂移，避免高温工况下器件失效；
验证器件热稳定性：若高温曲线出现明显偏移、波动，说明器件栅氧、结区热稳定性差，不符合车规长期可靠性要求；
支撑高温降额设计：根据常高温曲线差异，计算温度系数，为车载电路的高温降额设计提供实测依据，保障整车高压安全。
三、核心原理：CS-5400 脉冲测试下输出能力的约束逻辑

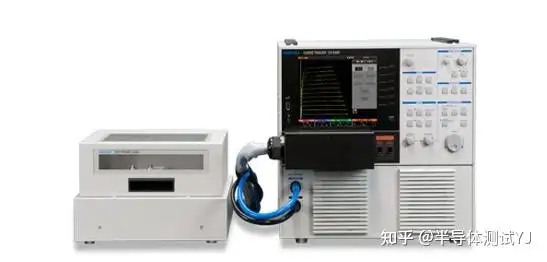

3.1 岩崎 CS-5400 脉冲输出架构（适配 5kV、1500A 高压大功率）
岩崎 CS-5400 功率器件分析仪在大电流模式下采用高压脉冲式功率输出设计，核心是通过内部大容量储能电容释放瞬时功率，兼顾 “高压测试、大电流输出、器件保护” 三大需求，适配车规级高压大功率模块测试。
仪器核心标称参数（CS-5400）：
大电流模式下最大峰值功率：12kW
大电流模式下最大峰值电流：1500A
最大测试电压：5kV

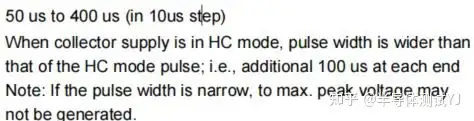

脉冲宽度范围：50μs～400μs（10μs 步进可调）
工作模式：Pulse 脉冲模式（大电流测试专用）、DC直流模式（击穿测试）、LEAKAGE漏电模式、AC交流模式（CS系列功率器件分析仪独有）
适配场景：车规级 SiC MOS/IGBT 模块、高压功率器件的 IV 特性测试
3.2 脉宽对输出电流的核心影响：瞬态功率与热约束
很多测试工程师存在误区：脉宽越短，瞬时功率越大、输出电流越高。但实际恰恰相反，岩崎 CS-5400 在高压大功率（如 20V+500A 以上）工况下，脉宽越长，输出电流能力越强，这也是大电流测试的核心要点，原理如下：
（1）储能电容放电特性
仪器内部储能电容的放电能量 = 功率 × 时间（E=P×t），CS-5400 的大容量储能电容，需足够时间放电才能释放 12kW 满功率：
短脉宽（如 50μs）：电容放电时间短，释放能量有限，无法支撑大电流输出；此时仪器会触发过流 / 功率保护，限制电流幅值，导致 Id 偏低，无法满足车规级模块额定电流测试需求。
长脉宽（400μs，仪器上限）：电容充分放电，释放能量最大化，可轻松满足高压下的大电流需求（20V×600A=12kW），无保护限制，测试数据更贴合车规级器件的真实导通能力。
（2）瞬态热阻抗与器件自热平衡
脉冲测试中，被测车规级模块的结温上升与脉宽正相关，但 CS-5400 的输出能力受功率器件（高压 MOS、IGBT）自身的瞬态热阻抗约束：
短脉宽：功率器件导通时间过短，未进入稳定导通区，导通电阻 Rds (on) 偏高，导致仪器输出电流受限，测试数据失真，无法反映器件真实性能。
长脉宽：功率器件进入稳定导通状态，导通电阻降至最小值，损耗降低，可稳定输出 1500A 满量程电流，测试数据精准，符合车规级测试的精度要求。
【配图 4 插入位置】：本小节末尾（紧邻上述原理）
图 4：CS-5400 不同脉宽下储能电容放电曲线与电流输出对比图
标注：短脉宽（50μs）放电曲线、长脉宽（400μs）放电曲线、对应电流输出幅值（＜200A vs ≈600A）
作用：直观对比不同脉宽的能量释放差异，解释为何长脉宽能输出更大电流，贴合本次案例场景
（3）测试点位置的影响：波形非线性区 vs 平滑区
岩崎的CS系列功率器件分析仪有一项独门绝技，可以看到仪器输出给器件的输出电压/电流波形，从而可以选择测试数据的采样点即测试点，测试点选择直接影响测试精度与电流输出稳定性：
非线性区：输出源变化剧烈，电流波动大、稳定性差，CS-5400 易触发限流保护，无法输出大电流，且数据不具备参考价值（不符合车规测试精度要求）。
平滑区：输出稳定性好，CS-5400 可稳定输出大电流，测试数据精准、重复性强。
四、问题复盘：从排查到解决的完整逻辑（CS-5400 实战）
4.1 前期无效排查的原因
客户前期排查聚焦外部接线与测试点数，未触及 CS-5400 脉冲输出的核心约束（脉宽），也未结合转移曲线的特性排查，导致问题无法解决：
接线优化：短粗线缆 + 锁螺丝仅能降低接触电阻（通常毫欧级），但 CS-5400 输出受限是内部功率与保护逻辑导致，外部接线影响可忽略，且客户已做到规范接线。
调短脉宽：误将 “短脉宽 = 大电流”，实际短脉宽导致储能不足、内部器件未稳定导通，电流进一步受限，无法达到车规级测试所需的大电流。
减少测试点数 / 调整位置：仅优化数据采集效率，未解决功率输出能力不足的核心问题。
4.2 最终有效解决方案的原理

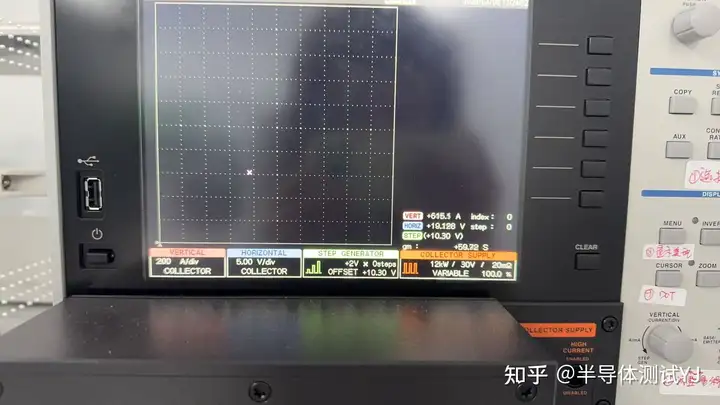

脉宽调整为 400μs（仪器上限）
CS-5400 内部储能电容充分放电，释放能量满足 12kW 满功率需求，可稳定输出接近 600A 电流，达到车规级模块额定电流测试要求；
器件进入稳定导通区，导通电阻最小，仪器无热 / 功率保护限制，测试数据精准、重复性强，符合车规测试标准。
五、大功率 IV 测试（CS-5400 + 车规级）实战要点
5.1 脉宽选择：大功率测试优先 400μs
高电压（≥10V）+ 大电流（≥300A）工况（车规级模块主流测试工况）：必须设置脉宽为 400μs（CS-5400 最大值），确保储能充分、输出能力最大化，满足车规级额定电流测试需求。
低电压（＜10V）+ 中小电流（＜300A）工况：可选择 50～200μs 短脉宽，减少器件自热，提高测试效率，适用于非车规、低功率器件测试。
5.2 测试点位置：优先波形平滑线性区
避开源输出波形的非线性区（输出波动大、易限流，数据失真）；
选择中源输出平滑区（ 线性稳定、无波动），确保大电流稳定输出，同时为常高温转移曲线对比提供一致的测试基准。
5.3 接线规范：基础但关键（车规测试必守）
采用短、粗、多股绞合线缆，降低接触电阻，避免大电流下发热与限流，符合车规测试的可靠性要求；
所有大电流通过的连接点尽量锁螺丝固定，禁止虚接，防止高压、大电流下接触不良，导致测试数据波动，影响车规验证结果；
高压端（5kV）与大电流端（1500A）分开布线，减少寄生电感与干扰，避免高压冲击损坏仪器或器件。
5.4 仪器参数设置（CS-5400 专属，适配车规测试）
工作模式：Pulse 脉冲模式；
电流量程：1500A 满量程（避免量程过小触发限流，无法满足车规级大电流测试需求）；
电压量程：根据被测模块测试需求电压选择；
5.5 车规级测试额外注意：常高温转移曲线对比测试
测试条件：分别在 25℃（常温）、175℃（高温）下，采用 400μs 脉宽、平滑区测试点，测试转移曲线；
对比要点：重点观察高温下 Id 是否衰减、Vgs 阈值是否漂移、曲线平滑性是否变差；
判定标准：若高温曲线无明显偏移、电流衰减≤5%，则符合车规级可靠性要求；反之，器件不合格，需筛选剔除。
六、总结
本次案例的核心本质是对脉冲式功率分析仪（CS-5400）输出特性、转移曲线价值的认知误区：大功率 / 车规级测试中，脉宽越长，输出电流能力越强，而非越短越强；转移曲线是车规级测试的核心依据，常高温对比则是验证器件高温可靠性的关键。
岩崎 CS-5400（5kV、1500A）通过内部储能电容放电实现高压大功率脉冲输出，400μs 是其能量释放与器件导通稳定性的最佳平衡点，也是车规级大电流测试的最优脉宽选择。
车规级大功率模块 IV 测试的关键逻辑：规范接线是基础、脉宽设置是核心、常高温对比是核心验证手段。掌握以上原理与实战技巧，可充分发挥 CS-5400 的高压大功率输出能力，精准完成车规级模块的测试需求，避免因参数设置不当导致的测试失败，同时满足 车规标准对测试精度、可靠性的要求。
